濕式球磨機

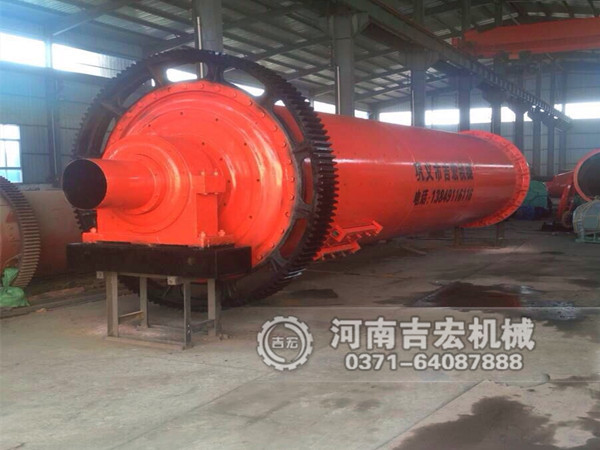

濕式球磨機圖片

濕式球磨機介紹 ：
濕式球磨機是物料被破碎之后，在進行粉碎的關鍵設備。

濕式球磨機適用范圍：
濕式球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其他可磨性物料盡興干式或濕式粉磨。

濕式球磨機結構組成：

濕式球磨機結構

濕式球磨機結構組成

球磨機主要由以下幾部分組成：
     1.聯合進料器，供進料用。
     2.筒體部分，筒體上開有人孔供檢修和更換筒內襯板時用。
     3.排料部分。供球磨機排出合格產品用。
     4.主軸承部分。
     5.傳動部分。

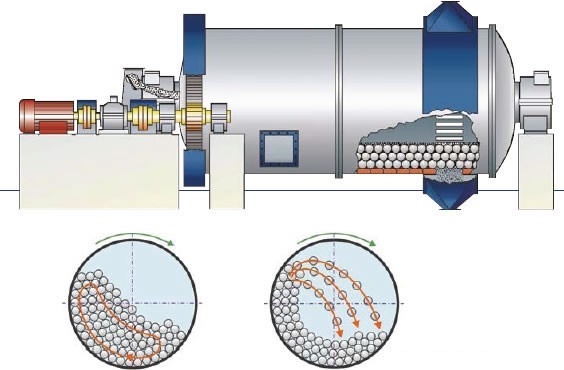

濕式球磨機工作原理：

濕式球磨機工作原理

濕式球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉濕式球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显诘谝粋}達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出。

濕式球磨機性能特點 ：
濕式球磨機改變了原有的磨機結構，使機體、底架一體化，安裝時可一次并放在基礎平面上，主軸承采用雙列調心滾子軸承，可降低能耗30%，提高細粒度、處理能量增加15 - 20%。

濕式球磨機技術參數：

規格型號	筒體			電動機			有效容積 m3	最大裝球量 t	外型尺寸			重量kg
規格型號	直徑 mm	長度mm	轉速r/min	型號	功率kw	轉速r/min	有效容積 m3	最大裝球量 t	長 mm	寬mm	高mm	重量kg
GZM0912	900/675	900/300	41.57	Y160L-6	11	970	0.65	1	3271	1775	1400	4237
GZM0916	900/675	1350/300	41	Y180L-6	15	970	0.83	1.35	3786	1775	1400	4834
GZM0918	900/675	1500/300	41	Y180L-6	15	970	0.91	1.5	3936	1775	1400	5100
GZM0921	900/675	1800/300	41	Y200L1-6	18.5	970	1.07	1.7	4301	1775	1400	5480
GZM1216	1200/900	1200/400	36.4	Y200L2-6	22	970	1.67	2.87	3912	2076	1620	6500
GZM1220	1200/900	1600/400	36.75	Y225M-6	30	980	2.14	3.68	4443	2076	1620	7300
GZM1224	1200/900	2000/400	36.75	Y250M-6	37	980	2.61	4.49	5088	2138	1670	9300
GZM1226	1200/900	2200/400	36.75	Y250M-6	37	980	2.84	4.88	5288	2138	1670	9647
GZM1228	1200/900	2400/400	36.75	Y280S-6	45	980	3.07	5.28	5558	2168	1670	10274
GZM1520	1500/1200	1500/500	31.6	Y280M-8	45	740	2.84	4.88	4825	2740	2110	12891
GZM1523	1500/1200	1800/500	30.9	YR280S-8	55	723	3.29	5.66	5335	2740	2110	13913
GZM1526	1500/1200	2100/500	30.9	YR280S-8	55	723	3.74	6.43	5635	2740	2110	14664
GZM1529	1500/1200	2400/500	30.9	YR280M-8	75	725	4.19	7.2	6037	2740	2160	16916
GZM1530	1500/1200	2500/500	30.9	YR280M-8	75	725		7.2	6037	2740	2160	17000
GZM1535	1500/1200	3000/500	30.9	YR280M-8	75	725	5.08	8.74	6637	2740	2160	18510
GZM1541	1560/1200	3635/465	29.5	JR116-6	95	975	6.04	10.5	7577			20132
GZM2131	2100/1670	2500/600	24.1	JR128-8	155	735	8.6	14.8	7663	3775	3003	36500
GZM2136	2100/1670	3000/600	24.1	YR136-8	180	735	10.1	17.4	8163	3775	3003	41000
GZM2727	2700/2287.5	2150/550	21.62	JR137－8	210	735	12.9	22.9	7043	4897	4385	55809
GZM2733	2700/2287.5	2750/550	21.62	JR138－8	245	735	15.9	28	8443	4897	4385	62351
GZM2740	2700/2287.5	3450/550	21.34	JR157-8	320	735	18.23	31.36	9970	5113.4	3707	80656
GZM2742	2700/2287.5	3650/550	21.76	JR157-8	320	740	20.5	36.52	9528	5152	4385	71221
GZM3230	3200	3000	18.7	TDMK500-36	500	167	21	43				122000
GZM3231	3200	3100	18.7	TDMK500-36	500	167	21.9	43				125000
GZM3236	3200	3600	18.7	TDMK630-36	630	167	24	55				131000
GZM3245	3200	4500	18.7	TDMK800-36 TDMK630-36	800 / 630	167	30	63/58				146000 142500
注： 1.最大裝球量按介質充填系數40％，介質（鋼球）的假比重按4.3計算。 2.設備總重量為計算值，實際重量略高5－8％。 3.濕式球磨機型號參數發生變動,屆時恕不另行通知。
濕式球磨機主要有四個特點：（1）傳動采用滾動軸承替代滑動軸承，摩擦力大大降低，啟動容易，節能顯著。（2）出料端采取錐體設計，既增加了容積，又迫使錐體端的物料和鋼球分級，愈接近出口，鋼球直徑愈小，增加了反復研磨作用；（3）采用溝槽式環形襯板，增加了球、礦接觸表面，加強了研磨作用，且對礦石有提升能力，減少了能耗（4）采用整體機架，便于土建施工（施工一個水泥基礎即可）和設備安裝。
