球磨機出料口和筒體襯板的拆卸方法

日期：2013-06-28 作者：網站管理員瀏覽在線溝通技術在線聯系電話：13849116116

導讀：我們?cè)诓鹦?球磨機 出料口和筒體襯板的時候應該先將球磨機筒體倒門旋轉到45o的停車位置，用氣割分別把邊框固定螺栓切割掉，將球磨機筒體內的鋼球倒出并且吹掃干凈。一、球磨機出料口斗的拆卸方法： 1、手動葫蘆將球磨機懸掛在鋼絲繩上，卸掉球磨機進出料斗的連接螺栓后吊出（詳細見下圖2），這樣便于筒體內的空氣流通。 2、拆除球磨機 的傳動齒輪，將減速機與傳動齒輪聯軸節脫離后在拆卸軸壓蓋，拆除的目的是能夠順利的牽引旋轉筒體和頂升筒體。 3、球磨機筒體倒門制作，是將已壓制好弧度的倒門邊框鋼板，根據倒門空尺

我們?cè)诓鹦?span style="color: #ff0000">球磨機出料口和筒體襯板的時候應該先將球磨機筒體倒門旋轉到45^o的停車位置，用氣割分別把邊框固定螺栓切割掉，將球磨機筒體內的鋼球倒出并且吹掃干凈。

一、球磨機出料口斗的拆卸方法：

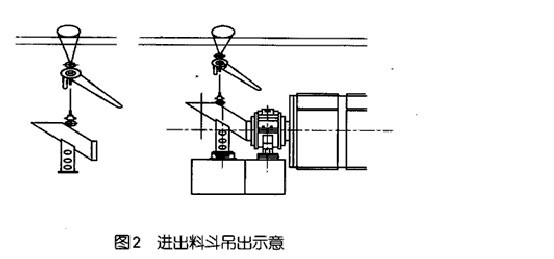

1、手動葫蘆將球磨機懸掛在鋼絲繩上，卸掉球磨機進出料斗的連接螺栓后吊出（詳細見下圖2），這樣便于筒體內的空氣流通。

2、拆除球磨機的傳動齒輪，將減速機與傳動齒輪聯軸節脫離后在拆卸軸壓蓋，拆除的目的是能夠順利的牽引旋轉筒體和頂升筒體。
3、球磨機筒體倒門制作，是將已壓制好弧度的倒門邊框鋼板，根據倒門空尺寸下料制作倒門邊框。

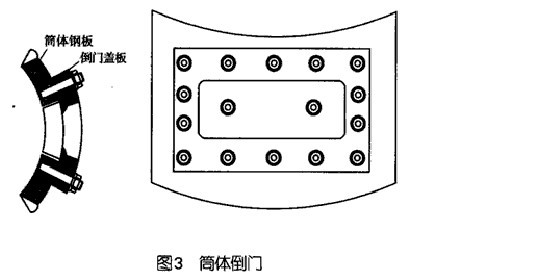

4、球磨機筒體倒門邊框按照測繪的尺寸定位在與筒體直徑相等弧度的鋼板上，電焊固定鉆孔14-φ24mm，而后套鉆攻絲M20，配制雙頭螺栓一頭旋入筒體絲扣內焊牢，擰緊邊框螺帽（詳細見下圖3）

二、球磨機筒體襯板的拆卸方法

1、球磨機襯板以不同形狀的規格尺寸分布在球磨機筒體內，沿內壁周長排列，每圈1/4處有對布的楔鐵（既固定楔和頂緊楔），拆卸時停車位置應該在固定楔稱水平中心線上。
2、從進料口或者出料口一端起始，取出底部調整楔鐵（螺栓割除）后，逐一有序地拆除襯板（此時筒體倒門口處于設備下方），此時水平中心線上對稱固定楔（螺栓）不能拆卸。
3、下部襯板拆完后利用5t卷?yè)P(yáng)機緩慢地將球磨機筒體牽引轉動180^o，進行另外半圈襯板拆除，拆完一圈為一循環，襯板拆除需要若干次循環。
4、球磨機襯板鏟除前應該對磨機筒體進行固定(詳細見下圖4)，方法是將球磨機懸掛下來的兩根鋼絲繩分別掛上3t手拉葫蘆，置于筒體經向兩側固定拉緊，防止偏重突然旋轉。
