球磨機油盤的結構改進方法
日期：2013-06-24 作者：網站管理員 瀏覽
在線溝通技術在線 聯系電話：13849116116
導讀：中小型球磨機的主主軸大多是采用油盤帶油潤滑，其中油盤的結構及裝配形式如下圖1所顯示。 油盤套于中空軸上用緊定螺釘定位。由于油盤的結構特殊，其上的緊定螺孔剛好設于油槽內，這樣給緊定螺釘?shù)臄Q緊和防松帶來了很大的困難。 沒有采取任何防松措施的 球磨機 在運轉過程中，油盤經常軸向竄動，不與主軸承座相撞就與球面瓦發生摩擦，嚴重的時候會導致油盤帶油不正常，造成燒瓦事故。 不少的企業也采取力所能及的放松措施，如緊定螺釘頭部鉆3-5mm的小孔，擰緊緊定螺釘后用適當?shù)你U絲環繞中空軸將三個緊定螺釘穿在一起，但是，

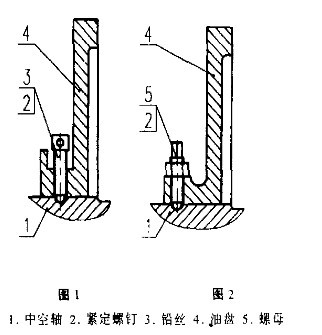

中小型球磨機的主主軸大多是采用油盤帶油潤滑，其中油盤的結構及裝配形式如下圖1所顯示。
油盤套于中空軸上用緊定螺釘定位。由于油盤的結構特殊，其上的緊定螺孔剛好設于油槽內，這樣給緊定螺釘?shù)臄Q緊和防松帶來了很大的困難。
沒有采取任何防松措施的球磨機在運轉過程中，油盤經常軸向竄動，不與主軸承座相撞就與球面瓦發生摩擦，嚴重的時候會導致油盤帶油不正常，造成燒瓦事故。
不少的企業也采取力所能及的放松措施，如緊定螺釘頭部鉆Φ3-5mm的小孔，擰緊緊定螺釘后用適當?shù)你U絲環繞中空軸將三個緊定螺釘穿在一起，但是，由于受安裝位置限制，穿鉛絲相當困難，且由于油盤上的緊定螺孔離油盤盤體較進，安裝的時配鉆中空軸上的止退孔相當不易（一般要特質的長柄鉆方能解決問題）。
為此，我們對油盤制作如上圖2中所顯示的結構改進：首先在球磨機的整體結構允許的前提下適量加寬油盤的盤頸；其次改原來的上凸式油槽為下凹式油槽；第三將原油槽內緊定螺孔移到油槽外。
這樣安裝時只要擰緊螺釘后在其上加一螺母，擰緊就能達到比較理想的放松效果（油盤重量略有增加），所結構改進值得球磨機生產廠采用；
