球磨機系統的BEL模型辨識算法
本文是利用BEL模型建立球磨機系統的正向模型和逆模型。
一、球磨機系統正向模型辨識

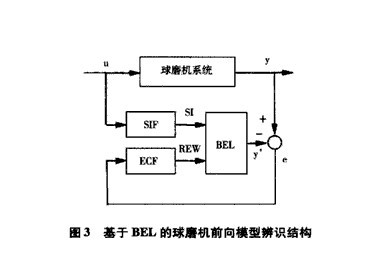

基于BEL模型在線辨識球磨機正向模型的結構圖如所顯示。
其中SIF為感官輸入函數，ECF為情感暗示函數，u為球磨機系統控制輸入，y為球磨機系統輸出，y為BEL向辨識模型輸出，e為辨識誤差。BEL模型與球磨機并聯，輸出誤差用來調整BEL模型鏈接權值。
BEL與實際系統相差，必須首先確定輸入信號SI和REW的函數形成，它們與系統輸入輸出和誤差有關。一般選擇SI為系統輸入u、誤差信號e和系統輸出y的函數，REW為誤差信號e、BEL模型輸出MO或系統輸出y的函數，REW為誤差信號e、BEL模型輸出MO或系統輸出y的函數，本文選擇SI和REW形式如下：
SI=F(u)=k1u(t) REW=J(e)=k2e(t)+k3∫e(t)dt其中，k1、k2、k3為權重調節系數。
二、球磨機系統逆橫型辨識

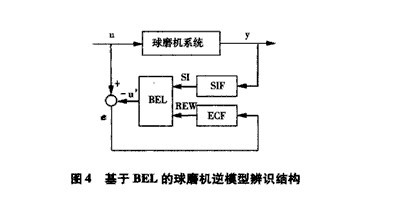

基于BEL模型在辨識球磨機正向模型的結構如下圖所顯示。
系統輸出y和誤差e經過SIF和ECF作為BEL輸入，經過情感學習后，BEL模型輸出與求o既系統輸入信號u趨于一致。在球磨機系統逆模型辨識結構中，選擇SI和REW形式如下:
SI=F(y)={r1y(t) r2y(t)} REW=J(e)=r3e(t)+r4∫e(t)dt 其中，r1、r2、r3、r4為權重調節系數。
采用BEL辨識球磨機系統的算法步奏如下：
1、設定BEL模型輸入信號SI和REW和重調節系數k1~k2、r1~r4，BEL模型權值學習率a、β，杏兒體和眶額皮質節點權值Vi 、Wi初始化為零；
2對正向模型辨識依據式（SI=F(u)=k1u(t) ）、（REW=J(e)=k2e(t)+k3∫e(t)dt）計算SI和REW，逆模型辨識則依據式（SI=F(y)={r1y(t)）、（REW=J(e)=r3e(t)+r4∫e(t)dt）計算SI和REW；
3、利用式
和
分別計算杏兒體輸出A和眶額皮質輸出0；
4、利用式（MO=A-O）計算BEL模型輸出y（正向模型）或者u（逆模型），與球磨機系統輸出y（正向模型辨識）或球磨機系統輸入信號u（逆模型辨識）或球磨機系統輸入信號u（逆模型辨識）進行比較得辨識誤差e；
5、根據（
）、（
）分別調BEL模型節點權值Vi、Wi；
6、若精度滿足要求或達到設定實際，計算停止，否側轉2。
