棒磨制砂機

棒磨制砂機簡介：

棒磨制砂機用途廣泛，是目前最行之有效，實用可靠的制砂機器，是砂石行業中廣泛使用建筑用砂的制砂設備之一，主要用于長石、石英、礦石等原料的加工、破碎，也適用于制作磨料，耐火材料，水泥、鋼砂、爐渣粉、銅礦石、河卵石、鐵礦石、金礦砂、混凝土骨料、瀝青骨料等多種硬、脆物料的細碎與中碎，是一種高效，節能的碎石制砂設備，比傳統制砂機節能50%，是目前世界上先進的制砂設備。

棒磨制砂機主要用于長石、石英、礦石等原料的加工、破碎，也適用于制作磨料，耐火材料，水泥、鋼砂、爐渣粉、銅礦石、鐵礦石、金礦砂、混凝土骨料、瀝青骨料等多種硬、脆物料的細碎與中碎，是一種高效，節能的碎石制砂設備。

棒磨制砂機的機構：

棒磨式制砂機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。

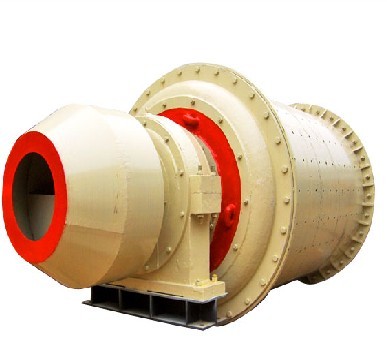

棒磨機

棒磨制砂機工作原理：

棒磨制砂機由電機通過減速機及周邊大齒輪減速傳動或由低速同步電機直接通過周邊大齒輪減速傳動，驅動筒體回轉。筒體內裝有適當的磨礦介質-鋼棒。磨礦介質在離心力和摩擦力的作用下，被提升到一定高度，呈拋落或泄落狀態落下。被磨制的物料由給礦口連續的進入筒體內部，被運動的磨礦介質所粉碎，并通過溢流和連續給礦的力量將產品排出機外，以進行下一段工序作業。

吉宏礦山棒磨制砂機的特點：

一：節省動力——比較老型設備節省動力 40% 以上。

二：采用先進的可控進出料棒磨機技術，結合實際用戶的研磨物料配用合適的研磨體，一改傳統球磨機的面接觸為線接觸，使制砂機的出料粒度更為均勻、產量更高 , 適用于不同硬度（莫氏硬度 5.5 ~ 12 ）的礦石。

三：出料細度可調——通過簡單的調整即可改變出料的粒度，內置細度控制裝置，出料可加篩分裝置，兩道把關，確保既不產生過磨又不會使不合格產品混入成品。

四：棒磨制砂機有干式和濕式兩種形式可供選擇，用戶可根據自己的實際情況加以選擇。對加工石英砂、白云石、獨居石等產品，磨機后可配用磁選機除鐵。

棒磨制砂機的主要技術參數：

規格型號	筒體尺寸(㎜）	筒體有效容積（m3）	裝球量	筒體轉速（r/min）	功率	排礦粒度（㎜）	產量（t/h）	重量
規格型號	直徑×長度	筒體有效容積（m3）	裝球量	筒體轉速（r/min）	功率	排礦粒度（㎜）	產量（t/h）	重量
MB0918	φ900×1800		2.3	29	22	2.5-0.2	6-1.6	6.2
MB0924	φ900×2400		3.1	29	30	2.5-0.2	10-2.9	6.6
MB1224	φ1200×2400		6.5	27	55	2.5-0.2	13-5	13.5
MB1530	φ1500×3000	5.0	8	23	75	2.5-0.2	12-5.5	16.71
MB1830	φ1800×3000	6.5	17	22.8	132	2.5-0.2	20-9.5	29.8
MB2122	φ2100×2200	6.7	18	20.9	160	2.5-0.2	27-12	42.5
MB2130	φ2100×3000	9.2	25	20.9	160	2.5-0.2	30-13	43.9
MB2136	φ2100×3600	11.0	28	20.9	200	2.5-0.2	35-14.8	49.4
MBZ2136	φ2100×3600	11.0	32.5	20.9	210	-5.0	61.5-43	49.9
MB2140	φ2100×4000	12.2	31	20.9	220	2.5-0.2	38-17	50.3
MB2145	φ2100×4500	13.8	35	20.9	250	2.5-0.2	43-19	51.8
MB2430	φ2400×3000	12.2	31	19	250	2.5-0.2	47-22	56.0
MBZ2430	φ2400×3000	12.2	31	19	250	-5.0	73-52	58.3
MB2436	φ2400×3600	14.6	37	19	280	2.5-0.2	55-26	61.0
MBZ2436	φ2400×3600	14.6	37	19	280	-5.0	84-60	62.4
MB2730	φ2700×3000	15.3	35	17.5	315	5-0.8	125-37.5	75.6
MB2736	φ2700×3600	18.4	42	17.5	355	5-0.8	150-45	81.8
MB2740	φ2700×4000	20.5	47	17.5	400	5-0.8	165-50	84.3
MB3040	φ3000×4000	25.9	50	16.2	500	5-0.8	206-62	130
MB3245	φ3200×4500	33	56	15.5	630	5-0.8	228-70	138
MB3248	φ3200×4800	34	60	15.5	710	5-0.8	240-74	142
MB3645	φ3600×4500	40.8	78	14.5	800	5-0.8	270-83	168
MB3654	φ3600×5400	50	94	14.5	1000	5-0.8	340-103	192
