導讀：如何安裝球磨機小齒輪下面由我們吉宏球磨機廠家技術小編為您整理以下球磨機小齒輪組件的安裝方法流程，供您參考：我們在安裝球磨機小齒輪組件的時候，先將行車吊鉤上掛兩根繩扣，其中一根繩扣上掛一個1t手拉葫蘆，如下圖：球磨機小齒輪吊裝圖兩根繩扣要吊在球磨機 小齒輪兩側的光軸上，注意不要加任何保護物，這樣便于軸在繩扣圈內滾動。調整手拉葫蘆將球磨機小齒輪吊平，并靠近大齒輪，使球磨機大小齒輪的輪齒接近，然后緩慢轉動大齒圈，并把球磨機小齒輪推向大齒圈，使球磨機大小齒輪進入嚙合。當軸承座落在底板上以后，

如何安裝球磨機小齒輪下面由我們吉宏球磨機廠家技術小編為您整理以下球磨機小齒輪組件的安裝方法流程，供您參考：

我們在安裝球磨機小齒輪組件的時候，先將行車吊鉤上掛兩根繩扣，其中一根繩扣上掛一個1t手拉葫蘆，如下圖：

如何安裝球磨機的小齒輪組件？

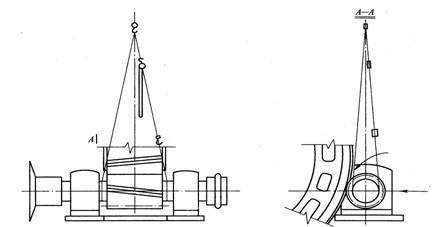

球磨機小齒輪吊裝圖

兩根繩扣要吊在球磨機小齒輪兩側的光軸上，注意不要加任何保護物，這樣便于軸在繩扣圈內滾動。調整手拉葫蘆將球磨機小齒輪吊平，并靠近大齒輪，使球磨機大小齒輪的輪齒接近，然后緩慢轉動大齒圈，并把球磨機小齒輪推向大齒圈，使球磨機大小齒輪進入嚙合。

當軸承座落在底板上以后，對正連接螺栓孔，調整小齒輪的軸向位置，使大小齒輪在齒寬上對齊。擰上連接螺栓，然后打開軸承上蓋，檢查小齒輪軸的位置。如位置合適，在固定端加入3/4周的環形墊片，浮動端軸承端面和軸承座內端面距離，兩邊應基本一致，其相差不應超過0.5-1mm。如位置不對應重新調整小齒輪的軸向位置。如只靠軸承座的連接螺栓的長孔已不能進行調整時，可松開地腳螺栓使主底板和小齒輪組件一起移動。并用大小齒輪節圓線離開1.58mm的距離控制齒頂間隙。

圖紙要求齒側間隙見設備隨機資料技術要求。其測量方法是，盤動小齒輪使嚙合側齒面接觸，用塞尺檢查非嚙合側大小齒輪齒面間的間隙。如果左右兩邊不一致，應在軸承座和底板間加薄墊片進行調整，使其達到基本一致，這一項測量按大齒圈圓周每隔900進行一次。我們一定要注意，其中第一點應是大齒圈徑向圓跳動的最大點。

在齒側間隙調整好以后，即可進行齒面接觸面積的檢查。采用著色法，即在小齒輪連續3個齒的嚙合面上涂紅丹。然后用手動高壓油泵向主軸承供油，以人工慢慢盤動球磨機的大齒圈，與此同時也使小齒輪快速沖動盤車，使磨機小齒輪的嚙合面在嚙合中不斷輕擊大齒圈的嚙合面。齒面接觸高度不應小于齒高的40%，齒長方向不能低于齒寬的80%。
